Обзор и тестирование блока питания Powercase PW700
Недорогая модель блока питания с современной схемотехникой и плоскими кабелями – попытка бренда PowerCase зайти на рынок БП.
Российский рынок блоков питания продолжает наполнятся новыми брендами, и мы по мере возможностей знакомим своих читателей с новинками.
Сегодня у нас бюджетная линейка блоков питания от компании PowerCase PW (Power White). Как видим из названия, это сертификат 80 PLUS Standard. Нам важно узнать, на какой платформе собирается новинка, протестировать её нагрузочные характеристики и сравнить с конкурентами.
Цена вполне демократична, немного менее 5000 рублей, дизайн оригинальный, все кабели плоские несъемные.
Технические характеристики
Мощность | 700 Вт |
Стандарт | АТХ 2.31 |
Сертификат | 80 PLUS Standard |
Габариты | 150 × 140 × 86 мм |
Вес | 1,7 кг |
Защита | OCP, UVP, OVP, SCP, OPP, OTP |
Гарантия | 3 года |
Нагрузочные характеристики:
Упаковка и комплектация
Блок питания поставляется в черной картонной коробке, на лицевой стороне которой указана модель и изображен сам девайс.
С обратной стороны находится описание преимуществ и таблица с нагрузочными характеристиками.
В комплекте идут винты крепления, набор стяжек и сетевой кабель питания.
Внешний вид
Оригинальности корпусу придает перфорация над вентилятором – разнонаправленные прорези, формирующие рисунок, который похож на лепестки цветка.
На боках наклейки: с одной стороны - наименование модели, с другой - нагрузочные характеристики. Наклейки сориентированы неверно: при нижнем или верхнем расположении блока питания вентилятором вниз они будут перевернуты.
Кабели выходят через круглое отверстие, закрытое пластиковым кольцом.
Все кабели плоские, набраны проводами калибра 18AWG.
Для питания CPU всего один коннектор 4+4-пин, в современных моделях, даже бюджетных, уже можно встретить два таких коннектора.
Для питания VGA два 6+2-пин коннектора на одном кабеле.
- Кабель ATX 24-пин - 55 см
- Кабель EPS с одним 4+4 коннектором - 60 см
- Кабель PCI-E с двумя 6+2-пин коннекторами - 50+15 см
- Два кабеля по три SATA и один Molex коннекторы - 45+15+15+15 см
Вентилятор не имеет опознавательной маркировки, указаны только максимальные обороты на 2200 RPM.
Схемотехника
Несмотря на бюджетную ориентированность, топология вполне современная: прямоходовый преобразователь, во вторичной части синхронный выпрямитель линии +12В и раздельная DC-DC стабилизация. Чаще можно увидеть групповую стабилизацию и выпрямитель на диодах.
ОЕМ-платформу определить сложно. Очень похоже на Zhong yuan power.
На входе мы видим только одно звено EMI-фильтра: два Y-конденсатора, один Х-конденсатор и дроссель. Чаще можно встретить второй такой же набор конденсаторов на входной вилке.
Имеется предохранитель на 3А, варистор и термистор для защиты самого БП.
Диодных сборки две – GBU808 (8А, 800В), без собственного радиатора, хотя между ними место имеется.
На радиаторе мы видим элементы APFC: мосфет Msemitek SLF65R170E7 (650В, 22А) и диод 8A60F (600В, 8А).
На этом же радиаторе с двух сторон по одному мосфету преобразователя - SI Semiconductors SIF20N50F (500В, 20А).
Возле радиатора плата в термоусадке с ШИМ-контроллером преобразователя и APFC (скорее всего, Champion CM6800UX).

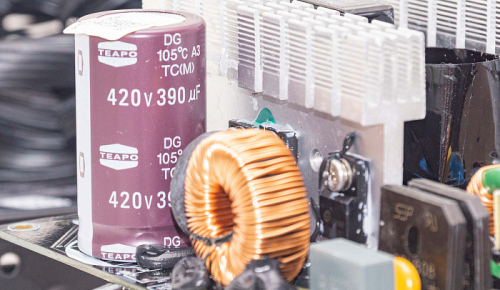

Высоковольтный конденсатор Teapo на 390 мкФ, рассчитанный на напряжение 420 В, из температурной серии 105°С.
В дежурном питании стоит ШИМ-контроллер с маркировкой 24152.

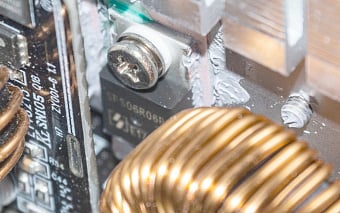

На следующем радиаторе четыре мосфета синхронного выпрямителя Oriental Semiconductor SFS06R06P (60В, 70А), линии +12В.
Рядом вертикальная плата с DC-DC преобразователями. Здесь четыре транзистора SLM100N03T (30В, 90А), контроллер не виден.
Возле платы супервизор UTC8313, отвечающий за все виды защиты.
В выходных фильтрах электролитические конденсаторы ChengX и несколько твердотельных.
С обратной стороны платы нет дополнительных элементов. Дорожки усилены припоем. Пайка аккуратная, ножки на всех распаянных элементах обрезаны.
Тестирование
Тестовый стенд на основе электронных нагрузок, позволяющий нагружать линию +12 В с плавным повышением мощности. Линии +3.3 В и +5 В подключались также к электронным нагрузкам, но меньшей мощности.
По требованиям стандарта ATX отклонения по всем линиям должны укладываться в диапазон от ±5%.
Данный блок питания показывает хорошую стабильность напряжений, изменения под нагрузкой минимальны, 0,03В по линии +12В и 0,01В по второстепенным линиям. От номинальных значений изменения укладываются в 1-2%.
Значения КПД, соответствующие сертификату 80 PLUS для сетей 230 В (EU Internal Non-Redundant), должны быть не менее 82%, 85% и 82% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
В нашем случае КПД значительно выше, превышает нормы сертификата Bronze.
Вентилятор на высоких оборотах шумный, выше комфортного уровня, но в реальную сборку с энергопотреблением 700 Вт эту модель БП ставить никто не будет, поэтому в среднебюджетных сборках он будет большую часть времени работать на оборотах комфортных по уровню шума.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Пульсации вписываются в стандарт: 60 мВ по линии +12В и 40 мВ по вторичным линиям.
Конкуренты
Стоимость PowerCase PW700 значительно ниже конкурентов, идентичные по схемотехнике модели от других брендов стоят намного дороже. А в эту стоимость можно рассчитывать только на групповую стабилизацию и выпрямитель линии +12В на диодах Шоттки.
Если посмотреть каталог магазина DNS в этом ценовом диапазоне, то PowerCase PW700 однозначно с большим отрывом выигрывает у всех конкурентов.
Возможно, это временная ценовая политика для продвижения новинки на рынке и в дальнейшем цены уравновесятся, поэтому нужно брать, если требуется недорогой и качественный блок питания.
Заключение
Блок питания PowerCase PW700 приятно удивил своим соотношением цены, схемотехники и нагрузочных характеристикам (на уровне дорогих моделей с сертификатом 80 PLUS Bronze). В эту стоимость (немногим более четырех тысяч рублей) это - один из лучших вариантов среди блоков питания до шести тысяч рублей.
Высокий уровень КПД, стабильные напряжения, внешний вид, плоские кабели.
Экономия, конечно, заметна: не полный фильтр помех, более дешевые мосфеты, отсутствие второго коннектора для питания CPU, шумный вентилятор на высоких нагрузках.
Плюсы:
- Низкая стоимость;
- Внешний вид;
- Синхронный выпрямитель;
- DC-DC преобразователи;
- Высоковольтный конденсатор Teapo;
- Плоские кабели;
- Высокий уровень КПД;
- Стабильные напряжения.
Минусы:
- Нет второго коннектора EPS 4+4-пин;
- Шумный вентилятор при высоких нагрузках;
- Не полный фильтр помех на входе;
- Ориентация наклеек.
